Программируемые контроллеры MicroLogix

Компания Allen-Bradley выпустила серию программируемых контроллеров MicroLogix.

Программируемые контроллеры Allen-Bradley MicroLogix обеспечивают три уровня управления: компактные контроллеры MicroLogix 1000 обладают высокой производительностью и экономичностью; контроллеры MicroLogix 1200 достаточно малы, поэтому их можно устанавливать в условиях дефицита рабочего пространства, контроллеры MicroLogix 1500 (с возможностью расширения).

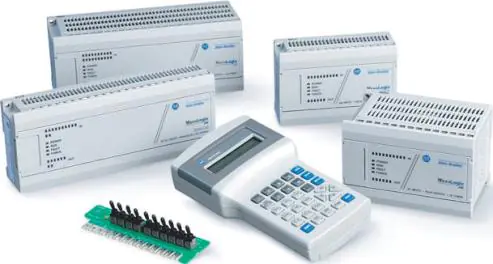

Программируемый контроллер Allen-Bradley MicroLogix 1000
Основанный на архитектуре семейства контроллеров SLC 500, лидирующего на рынке, контроллер MicroLogix 1000 имеет мощную систему команд, обеспечивает высокую скорость и гибкость коммуникаций в тех случаях, когда требуется компактное и недорогое решение вопросов управления.
Программируемые контроллеры MicroLogix 1000 предлагаются в исполнениях с 10, 16 и 32- дискретными каналами ввода/вывода (в/в), а также аналоговые версии с 20 дискретными каналами в/в и 5 аналоговыми каналами.
Аналоговые каналы встроены в базу контроллера MicroLogix 1000, а не являются дополнительными устройствами. Это обеспечивает высокое быстродействие и экономичность обработки аналоговых сигналов.
Контроллер MicroLogix 1000 использует программное обеспечение RSLogix 500 и имеет общую систему команд с семействами контроллеров MicroLogix 1200, MicroLogix 1500 и SLC 500.

Преимущества контроллера MicroLogix 1000
Скорость обработки данных позволяет в типичных случаях обеспечить сканирование программы в 500 инструкций за 1.5 мсек.
Встроенная память EEPROM (СППЗУ) сохранит как все ваши программы релейной логики, так и данные, даже если контроллер будет обесточен; это устраняет необходимость в батарее или модуле памяти.
Наличие нескольких общих точек подключения каналов в/в (commons) позволяет подключать к контроллеру датчики и исполнительные устройства, питаемые как внешним, так и внутренним (контроллерным) источником питания. Это также позволяет обеспечить подключение выходных устройств с различными параметрами напряжения.
Возможность однорангового обмена сообщениями позволяет объединить в сеть DH-485 до 32 контроллеров (при использовании модуля 1761-NET-AIC).
Поддержка протокола RTU (с использованием DF1 Half-Duplex), позволяет обеспечить обмен данными между одним ведущим узлом и до 254 ведомыми узлами в режиме полудуплекс, используя радиомодемы, модемы выделенных каналов или спутниковую связь.
Коммуникационный канал RS-232 через простое соединение с персональным компьютером предоставляет возможности загрузки, выгрузки и мониторинга программ.
Контроллеры с входами 24 В постоянного тока (DC) имеют встроенный быстродействующий счетчик (6.6 кГц).
Настраиваемые DC фильтры входных дискретных каналов позволяют вам параметрировать время задержки входного сигнала и фильтрацию помех в соответствии с требованиями вашего приложения.
Сертификаты органов надзора и регулирования для мирового рынка (CE, C-Tick, UL, c-UL, включая сертификацию для опасных зон, Class 1, Division 2).

Программируемый контроллер Allen-Bradley MicroLogix 1200
Для решения широкого класса прикладных задач контроллеры MicroLogix 1200 предоставляют более широкие вычислительные возможности и большую гибкость ввода/вывода, чем контроллеры MicroLogix 1000.
Общее количество входов/выходов в исполнениях на 24 и 40 дискретных каналов в/в можно увеличить, используя дополнительные модули в/в, которые присоединяются к базовому блоку с левой стороны. В результате снижается стоимость системы и сокращается число отдельных компонент.
Модифицируемая в рабочих условиях операционная система во флэш-памяти гарантирует, что вы всегда будете на уровне самых последних достижений без необходимости замены оборудования.
Встроенное программное обеспечение контроллера можно легко обновить, загрузив его новейшую версию с web-сайта.
Функциональные возможности контроллера MicroLogix 1200 базируются на возможностях MicroLogix 1000.

Преимущества контроллера MicroLogix 1200
Большая емкость памяти (6K), достаточная для решения проблем широкого круга приложений.
Возможное увеличение количества каналов в/в (до 6 внешних модулей в зависимости от питания)
Усовершенствованные варианты связи, включая одноранговые сети и сети SCADA/RTU, DH-485, DeviceNet и EtherNet/IP при работе через коммуникационный порт (Канал 0) контроллера.
Дополнительный порт Programming/HMI, обеспечивающий возможность связи с устройствами, совместимыми с протоколом DF1-Full Duplex, такими как интерфейс оператора или программирующий терминал (только для MicroLogix 1200R).
Кнопка переключения коммуникаций, позволяющая порту Канала 0 контроллера переключаться между коммуникационными параметрами, сконфигурированными пользователем, и параметрами по умолчанию, установленными изготовителем, что облегчает программирование и поиск неисправностей и ошибок.
Защита данных при загрузке файла предотвращает изменение критических данных пользователя при загрузке программ.
Два встроенных аналоговых потенциометра подстройки.
Часы реального времени (по выбору).
Модуль памяти (по выбору).
Таймеры с высоким разрешением (1 ms).
Быстродействующий счетчик 20 кГц, имеющий 8 режимов работы.
Один быстродействующий выходной канал, который может быть сконфигурирован как выход PTO (Pulse Train Output) 20 кГц или же как выход PWM (Pulse Width Modulated).
Четыре быстродействующих входа ”защелки”, фиксирующих входные импульсы.
Четыре входа прерываний по событиям (EII – event interrupt inputs).
Одно прерывание (дискрета 1 ms) по заданному интервалу времени (STI – selectable time interrupt).
Математические операции над 32-разрядными целыми числами со знаком.
Файл данных для числа с плавающей точкой.
Встроенные возможности ПИД (PID — инструкция).
Возможность чтения/записи ASCII кодов.
Защита клеммников от прикосновения отвечает мировым стандартам техники безопасности.
Съемные клеммники на контроллерах с 40 каналами в/в позволяют выполнять предварительный монтаж проводов.

Программируемый контроллер Allen-Bradley MicroLogix 1500
MicroLogix 1500 – платформа мирового класса для систем управления с программируемой логикой – имеет еще более высокие характеристики и более высокую производительность, чем MicroLogix 1200. Многие из этих характеристик позволяют применять данный контроллер в приложениях, для которых ранее требовались большие по размеру контроллеры.
Архитектура MicroLogix 1500 демонстрирует инновационный способ разработки устройства в виде пары модулей с единой площадью крепления. Модуль процессора вставляется в базовый модуль и вместе образуют законченный контроллер. Процессор и базовый модуль можно заменять независимо друг от друга, что позволит вам максимально использовать возможности встроенного ввода/вывода и, в то же время, минимизировать стоимость оборудования.
Компактные модули в/в (Bulletin 1769) расширяют возможности, предлагаемые каналами в/в, встроенными в базу контроллера, и обеспечивают дополнительную гибкость, достаточную для широкого круга приложений. Эта платформа ввода/вывод – высокопроизводительная, модульная, не требующая шасси (“безрэковая”),– предоставляет фронтальный доступ для монтажа модулей и проводов, что снижает стоимость системы и время ее обслуживания.
Новые возможности предоставляются расширенным пользовательским интерфейсом, в который включены функциональные файлы для использования стандартных процедур программирования. Это упрощает пользовательский интерфейс и увеличивает производительность контроллера.
MicroLogix 1500 включает все возможности MicroLogix 1200, а также обладает следующими дополнительными.

Преимущества контроллера MicroLogix 1500
Память большой емкости, достаточная для широкого круга приложений.
1764-LSP с емкостью памяти 7K для программ пользователя.
1764-LRP с емкостью памяти 14K для программ пользователя.
Инструкция Recipe (RCP) сохраняет списки рецептов пользователя.
Инструкция регистрации данных Data logging (только 1764-LRP) позволяет записывать данные с меткой времени (по выбору) в отдельной области памяти 48K.
Возможность расширения системы (до 16 модулей ввода/вывода).
Дополнительный конфигурируемый коммуникационный порт RS-232 на процессоре 1764-LRP для одноранговых сетей и SCADA/RTU-сетей, DH-485, DeviceNet и EtherNet/IP.
Батарея (встроенная и, по желанию, сменная).
Переключатель режимов Run/Remote/Program.
Дополнительный встраиваемый дисплей (DAT – Data Access Tool) для контроля и изменения значений целых чисел и битов (по выбору).
Два быстродействующих выхода, которые можно сконфигурировать как выходы 20 кГц PTO (Pulse Train Output) или как PWM (Pulse Width Modulated).
Восемь быстродействующих входов-защелок.
Съемные клеммники на всех базовых блоках и модулях расширения позволяют производить предварительный монтаж проводов.
